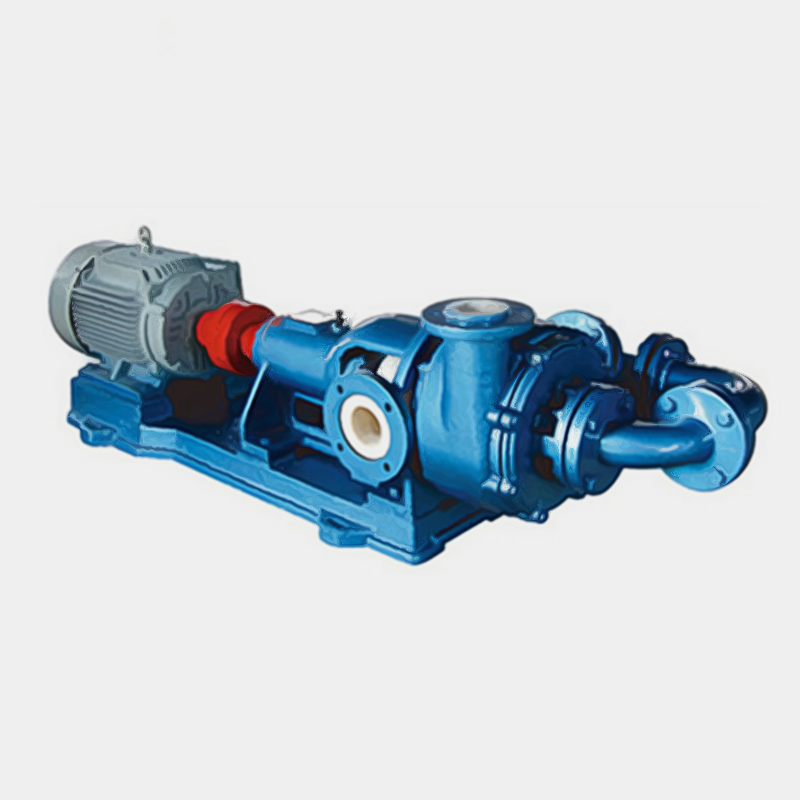

HFM-2型雙級壓濾機加壓喂料泵

HFM系列無泄漏耐腐耐磨泵是一種新型的襯里型后吸式（軸密封位置與進液口同向）的耐腐耐磨泵。

概述

HFM-2型雙級壓濾機加壓喂料泵是總結了普通耐腐耐磨泵，在運行時，密封容易泄漏的情況下開發的一種新型壓力輸送泵。其主要特點是：
一. 泵進液口在軸密封同向，軸密封處在負壓環境下，因此不會泄漏，克服了原有耐腐耐磨泵易損壞，軸密封易泄漏的固疾。
二. 應用范圍廣泛：該泵備有多種可以互換的襯里材料，可以適用各種化學性質的腐蝕性、磨蝕性清液和料漿的輸送，而且各種不同材料的備件互換性能好，用戶調整極為方便。
三. 運行費用低：其主要因素有二個，一是易損件泵蓋和吸入口等采用了分體式結構，設有獨立的耐腐耐磨易損件，更換方便，更為經濟。二是泵的密封不采用背葉輪減壓，節省了軸功率的消耗，節省了能源。
四. HFM-II型雙級耐腐耐磨料漿泵的另一個優點是：耐磨性好，因為以較低的單個葉輪線速度，獲得較高的泵出口壓力，從而克服了單級料漿泵為增加壓力而增加葉輪線速度，而導致葉輪、泵殼磨損加劇的缺點，有效提高了葉輪、泵蓋等磨損件的使用壽命。
五. HFM-II型雙級耐腐耐磨泵由于壓力高，在配用高壓過濾的壓濾機時、過濾效果好，濾餅含水量少，克服了壓濾機配用泵壓力不足的缺點。

應用范圍

1. 本系列泵可輸送100℃溫度以內的各類腐蝕性和非腐蝕性清液和料漿或用作各類壓濾機加壓喂料用泵，例如：有色金屬的鋅、銅、鈷、鎳、錳等濕法冶煉工藝的壓濾機配用泵或工藝流程泵，礦山選礦、非金屬礦產加工（鈦白粉、高嶺土等）工藝中的漿體輸送泵，環保產業中的污泥、廢渣輸送泵，其它化工、染料、制藥、食品生產工藝中的壓濾泵或壓力輸送泵。
2. 長期逼壓運行（泵出口壓力高）輸送腐蝕性介質的崗位，如煙氣脫硫、大氣治理中的壓力噴淋泵、壓力沖洗泵等。
3. 其它泵輸送介質時，容易泄漏的崗位。
4. 該泵有單級和雙級二個系列，能滿足需要小流量高壓力輸送腐蝕性料漿的崗位。
　不適用崗位：吸入口液體液位低于泵位置0.5m以下或吸入口負壓過大的崗位

結構簡圖

注：序號后帶有"*"標志的為易損件，供用戶采購備件參考

減壓副葉輪(19)主要起平衡流體壓力的作用。
本說明書中的規格型號默認均指帶減壓副葉輪帶冷卻水的泵；如客戶需使用不帶冷卻水或不帶減壓副葉輪的泵，請與我公司銷售部聯系，以便備案存檔。

型號意義

性能參數表

規格	參考型號	流量 (m³/h)	揚程 (m)	配備電機	轉速 (r/min)	重量 (kg)	進口×出口直徑(mm)
65HFM-II	65HFM-II-10-60	10	60	11kW-2	2900	460	65×50
	65HFM-II-10-70	10	70	11kW-2	2900	460
	65HFM-II-10-80	10	80	15kW-2	2900	480
	65HFM-II-10-90	10	90	15kW-2	2900	480
	65HFM-II-10-100	10	100	22kW-2	2900	550
	65HFM-II-15-60	15	60	11kW-2	2900	460
	65HFM-II-15-70	15	70	15kW-2	2900	480
	65HFM-II-15-80	15	80	15kW-2	2900	480
	65HFM-II-15-90	15	90	18.5kW-2	2900	520
	65HFM-II-15-100	15	100	22kW-2	2900	550
	65HFM-II-20-60	20	60	15kW-2	2900	480
	65HFM-II-20-70	20	70	15kW-2	2900	480
	65HFM-II-20-80	20	80	18.5kW-2	2900	520
	65HFM-II-30-60	30	60	18.5kW-2	2900	520
	65HFM-II-30-70	30	70	22kW-2	2900	550
	65HFM-II-30-80	30	80	22kW-2	2900	550
	65HFM-II-30-90	30	90	30kW-2	2900	580
	65HFM-II-30-100	30	100	37kW-2	2900	630
80HFM-II	80HFM-II-20-60	20	60	15kW-2	2900	490	80×65
	80HFM-II-20-70	20	70	15kW-2	2900	490
	80HFM-II-20-80	20	80	18.5kW-2	2900	530
	80HFM-II-30-60	30	60	18.5kW-2	2900	530
	80HFM-II-30-70	30	70	22kW-2	2900	560
	80HFM-II-30-80	30	80	22kW-2	2900	560
	80HFM-II-30-90	30	90	30kW-2	2900	580
	80HFM-II-30-100	30	100	37kW-2	2900	630
	80HFM-II-40-60	40	60	18.5kW-2	2900	530
	80HFM-II-40-70	40	70	22kW-2	2900	560
	80HFM-II-40-80	40	80	30kW-2	2900	580
	80HFM-II-40-90	40	90	30kW-2	2900	580
	80HFM-II-40-100	40	100	37kW-2	2900	630
80HFM-II-H2	80HFM-II-H2-30-70	30	70	15kW-4	1450	900	80×65
	80HFM-II-H2-30-120	30	120	30kW-2	2900	900
	80HFM-II-H2-40-100	40	100	30kW-2	2900	900
	80HFM-II-H2-45-65	45	65	18.5kW-4	1450	900
100HFM-II	100HFM-II-40-60	40	60	18.5kW-2	2900	540	100×80
	100HFM-II-40-70	40	70	22kW-2	2900	570
	100HFM-II-40-80	40	80	30kW-2	2900	590
	100HFM-II-50-60	50	60	22kW-2	2900	570
	100HFM-II-50-70	50	70	30kW-2	2900	590
	100HFM-II-50-80	50	80	30kW-2	2900	590
	100HFM-II-50-90	50	90	37kW-2	2900	680
	100HFM-II-50-100	50	100	45kW-2	2900	710
	100HFM-II-60-55	60	55	30kW-2	2900	590
	100HFM-II-60-60	60	60	30kW-2	2900	590
	100HFM-II-60-70	60	70	37kW-2	2900	680
	100HFM-II-60-80	60	80	37kW-2	2900	680
	100HFM-II-60-90	60	90	45kW-2	2900	710
	100HFM-II-70-50	70	50	30kW-2	2900	590
	100HFM-II-70-60	70	60	37kW-2	2900	680
	100HFM-II-70-70	70	70	37kW-2	2900	680
	100HFM-II-70-80	70	80	45kW-2	2900	710
	100HFM-II-70-90	70	90	55kW-2	2900	800
	100HFM-II-80-50	80	50	37kW-2	2900	680
	100HFM-II-80-60	80	60	37kW-2	2900	680
	100HFM-II-80-70	80	70	45kW-2	2900	710
	100HFM-II-80-80	80	80	55kW-2	2900	800
	100HFM-II-80-90	80	90	55kW-2	2900	800
100HFM-II-H2	100HFM-II-H2-60-70	60	70	30kW-4	1450
