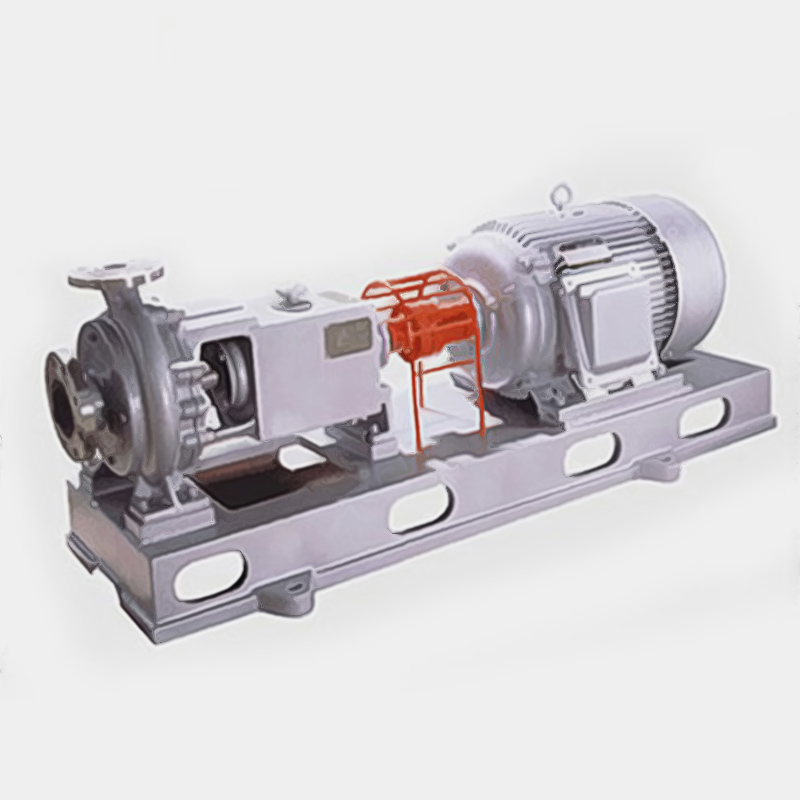

IJ耐腐蝕化工堿泵

IJ化工流程泵與介質接觸的部件,常用鑄鐵，鑄鋼,2Cr13,0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用機械密封、動力密封及填料密封,用戶可以根據實際工況任意選定。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：IH型臥式化工離心泵上一個：IN型夾套保溫離心泵

概述

IJ系列耐腐蝕泵為單級單吸懸臂式離心泵.其標記,額定性特點和尺寸等均符合GB5662-1985尺度,等效于ISO2858-1975.它與國家推廣的IH型泵屬同一類型。

應用范圍

IJ化工流程泵廣泛用途
鋼鐵產業：電鍍,酸洗,廢酸處理。
制堿產業：純堿和氨聯堿出產的氨鹽水母液,氯堿出產的常溫苛性堿,氯產品和氯酸鹽,次氯酸鹽。
有色冶金：電解銅鎳的電解液,出產鈷的酸霧液,出產鋅的礦漿液,出產釩的釩酸銨,出產黃金的酸和硫脲液等的輸送。
石油化工：石油精煉乙醛,烷基笨的制造。
制酸產業：硝酸,硫酸,鹽酸,磷酸,醋酸等。
制藥產業：醫藥和農藥的出產。
化肥產業：尿素,硝銨的出產。
環境保護：酸霧液的輸送。
造紙產業：紙漿蒸煮液和漂白液的輸送。
合成纖維和塑料產業：滌綸,聚氯乙烯的出產,紡織,印染產業。

結構簡圖

口徑范圍：32-100mm

流量范圍：12.5-100m3/h
揚程范圍：20-125m
與IH泵相比，IJ化工泵結構具有以下特點；
1、縮短了葉輪的懸臂，加粗了軸的直徑；
2、非對稱截面的蝸殼、泵殼無口環；
3、采用三只進口軸承；
4、裝有與國外先進的雙端面機械密封或填料密封相似的新型密封。
由于以上結構使該泵有以下優越性：
1、可以輸送高粘度或固體的介質，這時泵的效率較IH泵高；
2、非對稱截面蝸殼減少了流體的沖擊損失，縮短了泵殼尺寸；
3、增加軸的強度，減少了轉子的撓度，因而運行穩定，密封壽命長；
4、葉輪螺母與葉輪做成一體，改善了泵的入口條件，提高泵的抗汽蝕性能；
5、先進的軸封形式，使密封效果更佳，減少了泵的泄漏；
6、可以不拆卸泵殼和葉輪的情況下調節泵的間隙，減少了維修時間，節省維修成本。

型號意義

型號	轉速 r/min	流量 m3/h	揚程 m	效率 %	軸功率
型號	轉速 r/min	流量 m3/h	揚程 m	效率 %	軸功率
32-20-180	1450	1.8~3	10~12	16	0.55
32-20-180	2900	3.5~6	40~68	16.5	3
32-20-180A	2900	3~5	35~40	15	2.4
40-25-125	2900	4.8~7.2	16~22	39	0.84
40-25-125A		4~6.2	13~18	35	0.61
40-25-125B		2.5~3.8	13~18	35	0.36
40-25-160	2900	48~7.2	24~33	33	1.48
40-25-160A		4~6.2	20.8~31.2	27	1.36
40-25-160B		3.2~4.8	16~22	27	0.8
40-25-160C		2.4~3.6	11.2~16.5	19	0.6
40-25-200	2900	4.8~7.2	40~55	24.5	3.3
40-25-200A		4.4~6.6	36.8~51	24.5	2.81
40-25-200B		3.8~5.7	32~45	23.8	2.19
40-25-200C		2.8~4.3	24~35	21.6	1.36
40-25-250	2900	4.8~7.2	64~85	22.2	5.88
40-25-250A		4.5~6.7	60~80	20.9	5.47
40-25-250B		3.8~5.7	52~70	20.3	4.18
40-25-250C		2.8~4.3	40~55	17.2	3
50-32-125	1450	5~9	4~6	43	0.199
50-32-125	2900	10~15	16~22	47	1.44
50-32-125A	2900	9~14	13~18	45	1.1
50-32-160	1450	5~9	6.5~9.6	40	0.34
50-32-160	2900	10~15	25.6~33	44	2.47
50-32-160A	2900	9.3~13.5	20.8~31.2	42	1.88
50-32-200	1450	5~9	10~15	33	0.65
50-32-200	2900	10~15	40~60	38	4.47
50-32-200A		9.3~14	34.5~51.6	39	3.5
50-32-200B		8.7~13	30.4~45.6	36	3.13
50-32-250	1450	5~9	16~24	27	1.27
50-32-250	2900	10~15	64~86	32	8.5
50-32-250A		9.3~14	55~80	29	7.51
50-32-250B		8.7~13	48.4~72.6	28	6.41
50-32-260

性能參數表

適用范圍

· 制堿工業：用于純堿和氨,聯堿生產的氨鹽水母液，用于氯堿生產的常溫苛性堿，氯產品和氯酸鹽，次氯酸鹽。
· 有色冶金：電解銅鎳的電解液，生產鈷的酸霧液，生產鋅的礦漿液，生產釩的釩酸銨，生產黃金的酸性硫脲液等的輸送。
· 鋼鐵工業：電鍍，酸洗，廢酸處理。
· 制酸工業：硝酸，硫酸，鹽酸，磷酸，醋酸等。
· 石油化工：石油精煉乙醛，烷基苯的制造。
· 合成纖維和塑料工業：滌綸，聚氯乙烯的生產，紡織，印染工業。
· 造紙工業：紙漿蒸煮液和漂白液的輸送。
· 化肥工業：尿素，硝銨的生產。
· 制藥工業：醫藥和農藥的生產。
· 環境保護：酸霧液的輸送。

· 海洋工程：海水淡化，海上采油裝置，濱海電站，真空制鹽等。
